Maçonnerie pour un portail coulissant : dimensions du rail et fondations

Un portail coulissant de 4 mètres pèse entre 80 et 150 kg selon le matériau : sans une maçonnerie dimensionnée au millimètre, le vantail déraille dès le premier hiver. Chaque année, je vois des chantiers où la longrine est trop courte, le rail mal aligné ou les piliers sous-dimensionnés. Le résultat : un portail qui coince, un moteur qui force et une facture de reprise qui dépasse souvent le coût initial. Ce guide vous donne le plan maçonnerie pour portail coulissant complet, avec toutes les cotes, les sections de ferraillage et les erreurs à éviter.

Comprendre le plan de maçonnerie d'un portail coulissant

Le plan maçonnerie pour portail coulissant se compose de quatre éléments indissociables : la longrine (ou seuil béton), les deux piliers, le rail de guidage au sol et la fondation du pilier moteur. Contrairement à un portail battant où les gonds supportent l'effort, ici c'est toute la maçonnerie au sol qui porte le poids du vantail en translation.

Le vantail coulisse sur un rail scellé dans la longrine et vient se loger dans une réserve latérale (côté moteur) qui doit être au moins égale à la largeur de passage. Pour un portail de 3,50 m de passage, le vantail mesure environ 3,70 m (passage + recouvrement) et la réserve fait 3,70 m également. La longrine totale atteint donc environ 7,50 à 8 m.

Le pilier de réception (côté serrure) accueille la gâche ou le sabot de blocage. Le pilier de guidage (côté moteur) supporte le guide haut et parfois le boîtier de commande. Les deux doivent être parfaitement d'aplomb et alignés, car le moindre décalage provoque un frottement permanent sur les galets.

J'ai constaté sur de nombreux chantiers que la plupart des dysfonctionnements proviennent d'un plan mal coté au départ. Prenez le temps de reporter toutes les dimensions sur un croquis avant de creuser : cela évite des reprises coûteuses.

Dimensions de la longrine et profondeur des fondations

La longrine constitue l'épine dorsale du portail coulissant. Ses dimensions dépendent de la largeur de passage souhaitée, du poids du vantail et de la nature du sol.

Longueur de la longrine

La formule de base est simple : longueur de la longrine = largeur de passage + longueur du vantail + 20 cm de marge. En pratique, pour un portail standard de 4 m :

• Largeur de passage : 4 m
• Longueur du vantail : environ 4,30 m (recouvrement de 15 cm de chaque côté)
• Longueur totale de la longrine : 8,50 m

Largeur et profondeur

La largeur standard de la longrine est de 30 à 40 cm. J'utilise systématiquement 40 cm quand le portail dépasse 100 kg, ce qui offre une meilleure assise et facilite le passage des gaines électriques.

La profondeur de fouille dépend de la zone de gel définie par le DTU 13.1. En France métropolitaine :

• Zone 1 (façade atlantique, Méditerranée) : 50 cm minimum
• Zone 2 (centre, nord) : 60 à 70 cm
• Zone 3 (montagne, est) : 80 cm et plus

La hauteur de la longrine hors sol est généralement de 5 à 10 cm au-dessus du niveau fini du terrain, pour éviter que les eaux de ruissellement ne stagnent sur le rail.

Pour les terrains argileux ou en pente, je recommande d'élargir la semelle à 50 cm et d'ajouter un lit de gravier drainant de 10 cm au fond de fouille. Cela limite les mouvements différentiels qui désalignent le rail au fil des saisons.

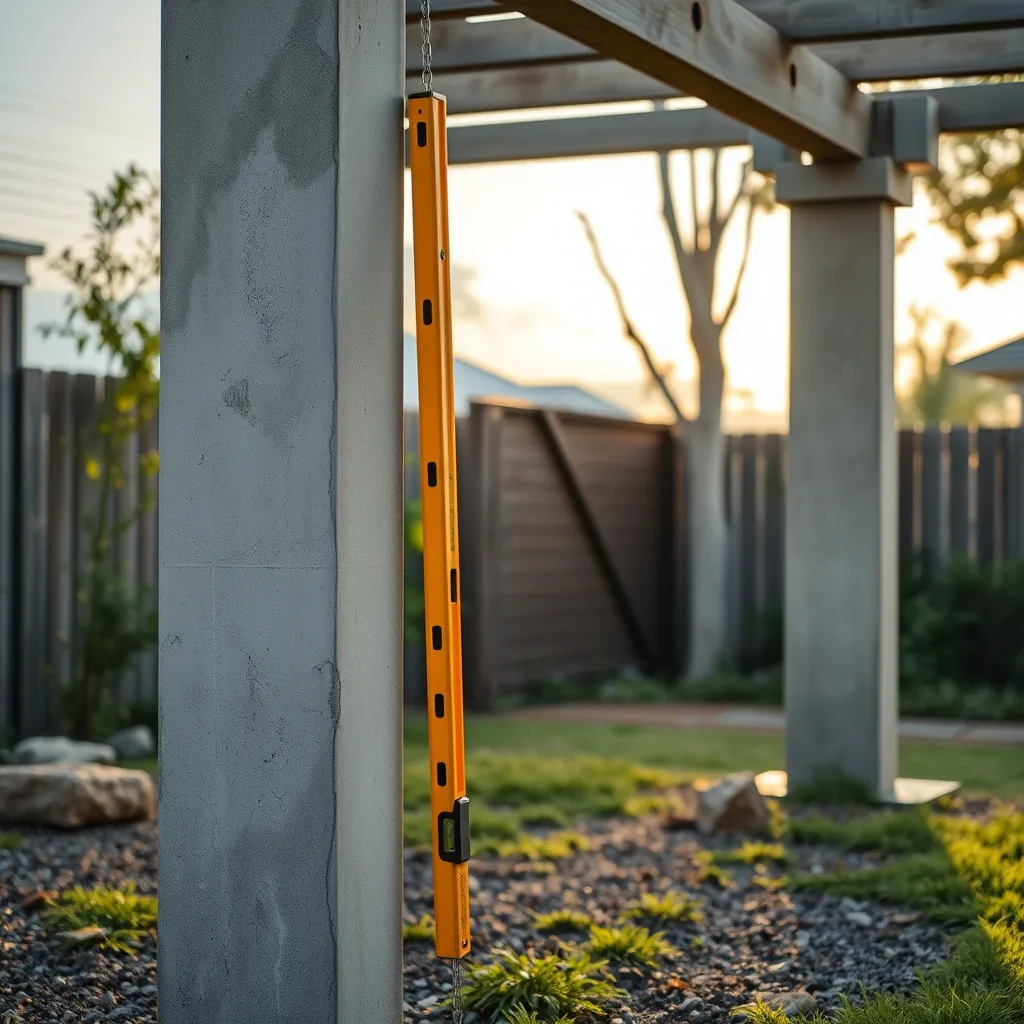

Piliers de réception et de guidage : sections et implantation

Les deux piliers encadrent l'ouverture et remplissent des rôles distincts. Le pilier de réception (côté gâche) bloque le vantail en position fermée. Le pilier de guidage (côté moteur) maintient le vantail en haut grâce à un guide à rouleaux.

Section des piliers

La section minimale recommandée est de 40 × 40 cm pour un portail jusqu'à 4 m. Au-delà, passez à 50 × 50 cm. Les piliers sont coulés en béton armé ou maçonnés en parpaings de 20 cm avec un remplissage béton et des chaînages verticaux.

Distance entre piliers

La distance libre entre les deux faces internes des piliers correspond à la largeur de passage utile. Il faut ajouter un jeu fonctionnel de 15 mm de chaque côté entre le vantail et les piliers. Pour un passage de 3,50 m, l'entre-piliers est donc de 3,53 m.

Les piliers doivent être solidaires de la longrine par des attentes en acier (fers tors de 10 mm en L) noyées dans la fondation. Je laisse dépasser au moins 40 cm d'attente hors de la longrine pour assurer la liaison.

Un point souvent négligé : la fondation de chaque pilier doit descendre à la même profondeur que la longrine, voire plus bas. Un pilier posé sur une fondation superficielle basculera sous l'effort répété de fermeture du vantail. Si vous prévoyez aussi un seuil de portail coulissant spécifique, intégrez-le dès cette phase de fondation.

Rail au sol : choix du profil et technique de scellement

Le rail est la pièce maîtresse du guidage. Il existe principalement deux profils utilisés en résidentiel :

• Rail en U (section 60 × 60 mm ou 80 × 80 mm) : le plus courant, il guide les galets à gorge du vantail. La section 60 mm convient aux portails jusqu'à 150 kg ; la section 80 mm est réservée aux portails lourds (au-delà de 200 kg).
• Rail plat (section 50 × 8 mm) : utilisé avec des galets à bandage, il s'intègre plus discrètement dans le seuil. Moins fréquent en résidentiel, il demande un scellement très précis.

Longueur du rail

Le rail doit couvrir toute la course du vantail, c'est-à-dire la largeur de passage plus la longueur de la réserve. Pour un portail de 4 m, le rail mesure environ 8,30 m (deux longueurs de 4,15 m soudées ou raccordées bout à bout).

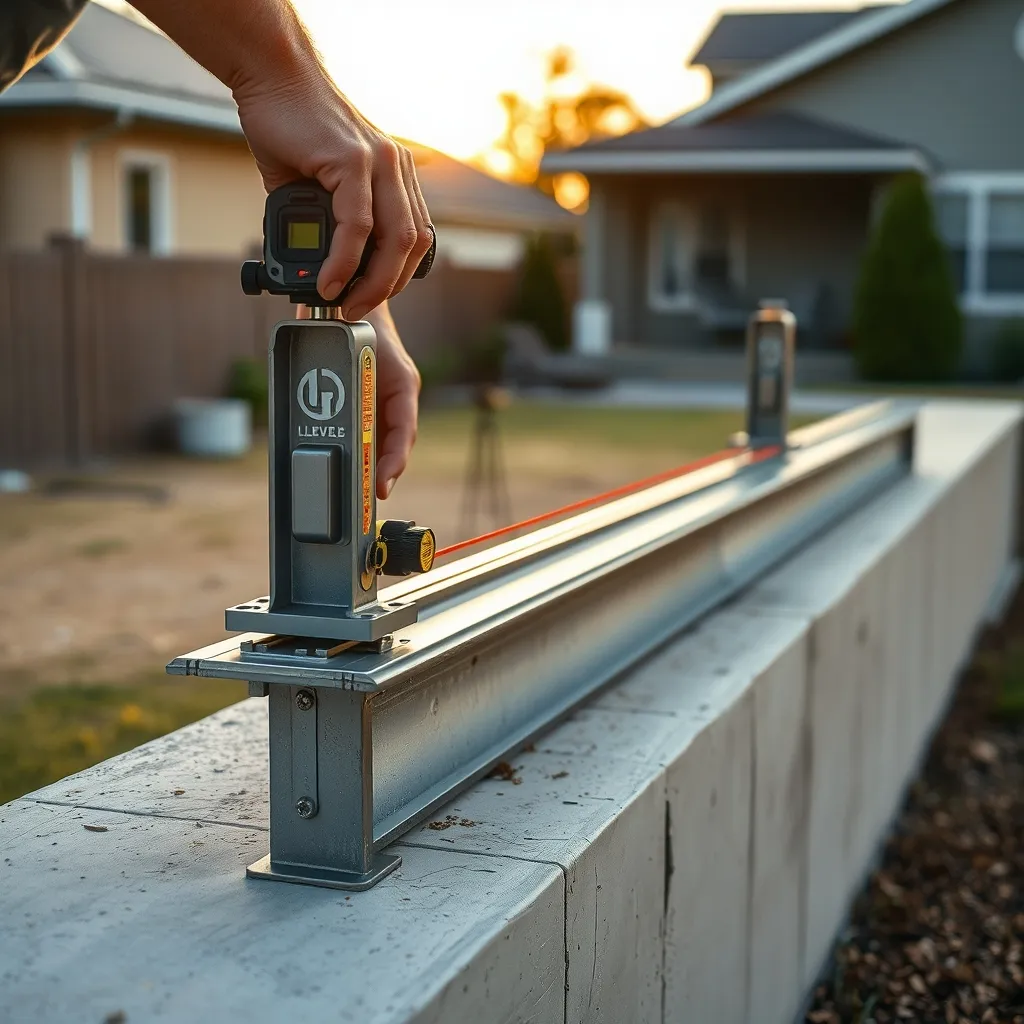

Scellement du rail

Le rail se scelle dans la partie supérieure de la longrine, aligné au cordeau. Voici la méthode que j'utilise :

1. Couler la longrine jusqu'à 3 cm sous le niveau fini.
2. Laisser prendre 24 heures.
3. Poser le rail sur des cales réglables, vérifier l'alignement au laser ou au cordeau sur toute la longueur.
4. Sceller le rail au mortier de scellement à retrait compensé ou au béton fin dosé à 400 kg/m³.
5. Vérifier la planéité avec une règle de 2 m : la tolérance est de 2 mm maximum sur 2 m.

Un rail mal aligné provoque une usure prématurée des galets et un bruit de roulement désagréable. J'insiste toujours sur cette étape : elle conditionne la longévité de toute l'installation.

Ferraillage et dosage du béton

La longrine d'un portail coulissant travaille en flexion sous le poids du vantail. Un ferraillage correct est indispensable pour éviter la fissuration.

Armature de la longrine

Je recommande une semelle filante composée de :

• 4 fers longitudinaux de 10 mm (2 en partie basse, 2 en partie haute)
• Des cadres en fer de 6 mm espacés de 20 cm
• Un enrobage minimum de 3 cm sur toutes les faces

Pour les portails de plus de 5 m ou pesant plus de 200 kg, je passe aux fers de 12 mm en longitudinal et j'ajoute deux fers intermédiaires.

Armature des piliers

Chaque pilier reçoit 4 fers verticaux de 12 mm reliés par des cadres de 6 mm tous les 15 cm. Les fers verticaux descendent jusqu'au fond de la fondation du pilier et remontent jusqu'à l'arase supérieure.

Dosage du béton

Le béton de la longrine et des piliers doit être dosé à 350 kg de ciment par m³ minimum (classe C25/30 selon la norme NF EN 206). Utilisez un béton prêt à l'emploi livré par toupie pour les volumes supérieurs à 1 m³ : le dosage sera plus régulier qu'un mélange à la bétonnière.

Par temps chaud (au-dessus de 30 °C), humidifiez le fond de fouille avant de couler et protégez la surface avec un film polyane pendant 48 heures pour éviter la dessiccation. Ce détail est trop souvent oublié et provoque des fissures de retrait dans la longrine.

Les étapes de réalisation pas à pas

Voici le déroulement complet d'un chantier de maçonnerie pour un portail coulissant de 4 m, du terrassement au scellement du rail.

1. Implantation et terrassement

• Reporter les cotes du plan au sol à l'aide de piquets et d'un cordeau.
• Creuser la tranchée de la longrine : 40 cm de large × 60 cm de profondeur (zone 2).
• Creuser les fouilles des deux piliers : 60 × 60 cm × 60 cm de profondeur.
• Compacter le fond de fouille au pilon ou à la plaque vibrante.
• Poser un lit de gravier 20/40 de 10 cm pour le drainage.

2. Coffrage et ferraillage

• Coffrer les parties hors sol de la longrine (5 à 10 cm au-dessus du terrain naturel).
• Installer l'armature de la longrine sur des cales d'enrobage de 3 cm.
• Placer les attentes verticales pour les piliers (fers en L de 10 mm, 40 cm de recouvrement).
• Passer les gaines électriques (gaine TPC rouge diamètre 63 mm) pour la motorisation et l'alimentation. Si vous envisagez une motorisation, pensez à consulter un guide sur les formalités administratives pour vérifier si une déclaration préalable est nécessaire.

3. Coulage de la longrine

• Couler le béton en une seule fois pour éviter les reprises de bétonnage.
• Vibrer le béton à l'aiguille vibrante pour chasser les bulles d'air.
• Araser à 3 cm sous le niveau fini du rail.
• Laisser sécher 48 heures minimum avant toute charge.

4. Élévation des piliers

• Monter les piliers en parpaings de 20 cm ou couler en béton banché.
• Remplir de béton et placer les chaînages verticaux.
• Vérifier l'aplomb au fil à plomb ou au niveau laser à chaque rang.
• Prévoir les réservations pour la gâche, le guide haut et le boîtier de commande.

5. Scellement du rail et finitions

• Poser le rail sur cales réglables, aligner au cordeau ou au laser.
• Sceller au mortier à retrait compensé.
• Laisser prendre 24 heures avant de poser le vantail.
• Enduire les piliers si nécessaire (enduit monocouche ou crépi).

Erreurs fréquentes et solutions

En vingt-deux ans de métier, j'ai vu les mêmes erreurs revenir sur les chantiers de portails coulissants. Voici les plus coûteuses et comment les prévenir.

Longrine trop courte

C'est l'erreur numéro un. Si la réserve de dégagement est insuffisante, le vantail ne peut pas s'ouvrir entièrement. Il bloque en fin de course, le moteur force et les galets s'usent. Solution : toujours prévoir la longueur totale = passage + vantail + 20 cm de marge.

Rail désaligné

Un écart de plus de 3 mm sur la longueur du rail crée un point dur. Le vantail saute ou grince à chaque passage. Solution : utiliser un niveau laser rotatif et vérifier avec une règle de 2 m avant le scellement définitif.

Absence de pente d'évacuation

L'eau stagne dans le rail en U et provoque de la corrosion ou du gel en hiver. Solution : donner une pente de 1 % vers l'extérieur de la propriété et percer des trous d'évacuation de 8 mm tous les 50 cm dans le fond du rail.

Gaines électriques oubliées

Oublier de passer les gaines avant de couler oblige à creuser dans le béton frais ou à faire un passage aérien inesthétique. Solution : poser systématiquement une gaine TPC rouge de 63 mm et une gaine supplémentaire de réserve. Cela s'applique aussi si vous prévoyez un éclairage extérieur ou des accessoires comme un visiophone.

Fondations insuffisantes en terrain argileux

Les sols argileux gonflent et se rétractent au gré des saisons, ce qui déforme la longrine. Solution : descendre les fondations à 80 cm minimum, élargir la semelle à 50 cm et ajouter un hérisson drainant. Pour les projets d'aménagement extérieur plus larges, comme l'ajout d'un auvent en bois, la question des fondations adaptées au sol se pose de la même façon.

Coût de la maçonnerie pour un portail coulissant

Le budget dépend de la longueur du portail, de la nature du sol et du choix entre autoconstruction et pose par un professionnel.

Ces fourchettes correspondent à un portail de 4 m en zone 2. Pour un portail de 5 m ou en terrain difficile (roche, argile, pente), ajoutez 30 à 50 % au budget. Le tarif de finition d'un garde-corps extérieur peut servir de point de comparaison pour les travaux d'enduit des piliers.

Demandez toujours au moins trois devis détaillés qui mentionnent la profondeur des fondations, le dosage du béton et la section du ferraillage. Un devis vague sur ces points cache souvent des économies sur les matériaux.

Anticiper la motorisation et le câblage électrique

Même si vous ne motorisez pas le portail immédiatement, la maçonnerie doit prévoir les passages de câbles. Reprendre une longrine durcie pour ajouter une gaine coûte cher et fragilise la structure.

Gaines à intégrer

• Gaine TPC rouge ∅ 63 mm : alimentation 230 V du moteur, de la longrine jusqu'au tableau électrique.
• Gaine TPC verte ∅ 40 mm : câble bus ou signal pour le visiophone, le digicode ou le récepteur radio.
• Gaine de réserve ∅ 40 mm : pour un éclairage d'allée, un détecteur ou une future extension.

Les gaines passent sous la longrine, remontent côté pilier moteur et ressortent à 30 cm du sol pour le raccordement au boîtier. N'oubliez pas d'installer un tire-fil dans chaque gaine avant le coulage.

Platine de fixation du moteur

Le moteur se fixe sur une platine boulonnée dans la longrine, côté réserve. Prévoyez 4 tiges filetées M10 noyées dans le béton à l'emplacement prévu par le fabricant du moteur. La position exacte varie selon la marque ; consultez la notice technique avant de couler.

Pour les installations électriques en extérieur, la norme NF C 15-100 impose une protection différentielle 30 mA et un disjoncteur dédié. Si vous n'êtes pas sûr du dimensionnement électrique, faites appel à un électricien qualifié. Un artisan menuisier peut aussi vous conseiller sur le choix du vantail en bois ou aluminium, qui influencera le poids et donc le dimensionnement de la maçonnerie.

Un dernier conseil pratique : photographiez l'emplacement de chaque gaine avant le coulage. Ces photos vous feront gagner un temps précieux le jour où il faudra intervenir sur le câblage, parfois des années plus tard.
